中走絲多次切割加工八方的尺寸精度與粗糙度測量
時間 : 2019-08-15 16:57點擊數 :
根據2014的標準中規定了中走絲多次切割八方的尺寸精度與表面粗糙度的檢查，其中，縱、剖面的尺寸極限偏差的允差為±0.008，縱、橫剖面的尺寸差的允差為0.010；表面粗糙度的允差為Ra1.6um。該檢查項目對加工條件的規定如下：工件材料為鋼，厚度為40mm。加工形狀為正八棱狀形，它們的相對面距離尺寸為20mm，平均加工速度大于40mm2/min,并且切割次數不少于兩次，也就是割一修一，通常需要割一修二才能達到良好的表面光潔度，測量儀器可以為千分尺、量塊或者是表面粗糙度儀。

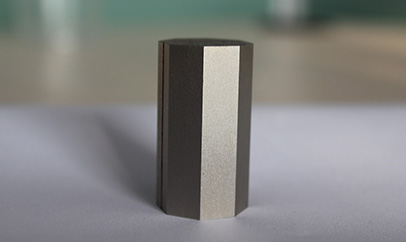

(蘇州漢奇數控中走絲切割的八方)
1.縱、橫剖面的尺寸極限偏差的測量
在八方工件厚度方向上的中間及距兩端面割5mm的三個位置，測量四組相對平行面間的距離，并分別計算測量尺寸與基本尺寸的差值，取大的正值與負值為誤差值。
2.縱、橫剖面的尺寸差的測量
在八方工件厚度方向上的中間及距兩端面割5mm的三個位置，測量四組相對平行面間的距離，取所有尺寸大的差值作為誤差值。

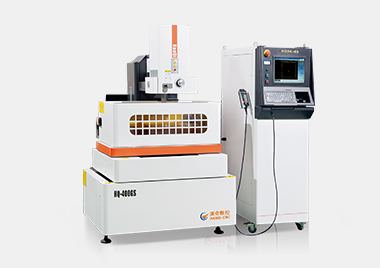

(蘇州漢奇數控中走絲機床HQ-400GS)
3.表面粗糙度度的測量
在一加工表面的中間及距離兩端各5mm的位置分別測量表面粗糙度，并且計算平均值。對八方工件的八個面分別測量以及計算之間的誤差，就能夠得到表面粗糙度。
以上就是介紹中走絲多次切割八方測量尺寸精度以及粗糙度的方法，蘇州漢奇數控是專業生產伺服中走絲與電火花的廠家。
