中走絲圓形加工件用三坐標的測量方法
時間 : 2018-10-10 11:55點擊數 :
通常中走絲加工件都要去測量一下精度以及誤差是否符合，那么今天蘇州漢奇小編來講下中走絲加工的圓形件怎么用三坐標測量。
首先需要了解三坐標軟件使用“圓柱”與“圓”測量時的計算方法是什么，然后需要知道不同的計算方法，再根據不同的標準選擇適用的方法。

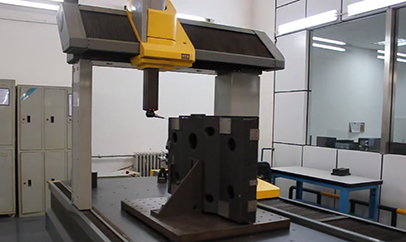

1.三坐標“圓柱”的測量方法
當使用“圓柱”測量時，在圓柱的表面上測量兩個或者多個截面，然后擬合成一個標準的圓柱。當出現上下截面的尺寸不一樣時，或者橢圓時，三坐標軟件都默認采用“二乘法”進行吻合，也就是大家通常用的使用了平均值的結果輸出。無論是此圓柱發生了錐度還是彎曲，都是使用了平均值的方式來采取數據。
2.三坐標“圓”的測量方法
當測量“圓”時，圓是二維元素，所以在三坐標軟件計算時，是先進行了投影，沒有特殊指定的情況下，是投影到工件坐標系上。然后將觸測的點要素進行擬合成一個標準的“圓”再輸出。當零件是一個橢圓的情況，也是使用“小二乘法”進行合成一個標準的圓，還是使用平均值的結果進行輸出。
3.標準
獨立原則，是指圖樣上對某要素注出或未注的尺寸公差與形位公差各自獨立，分別滿足各自公差原則。比如圖上要素的尺寸公差與行為公差沒有特定的關系符號或文字說明有聯系，就說需要遵守獨立原則，無論是圓柱發生了彎曲或者產生橢圓現象，只要任意鄭截面之內，尺寸都在公差范圍內，就是正確的。
以上就是介紹用中走絲機床加工圓形件后使用三坐標測量的一些方法，蘇州漢奇是一家專業制造與生產的公司。
