HQ-GS/GS1漢奇數控交流伺服中走絲線切割機床安裝指導書
時間 : 2020-05-25 11:12點擊數 :
1.搬運
1.1用叉車或起重機將包裝好的機床從汽車或火車上卸下，移動時注意防止包裝箱傾斜或墜落。
交流伺服中走絲線切割機床HQ-GS/GS1系列機床運抵后，必須按下述步驟做好調試前的準備工作：
|
|
HQ400GS/GS1
(HQ32GZ-AS) |
HQ500GS/GS1
(HQ40GZ-AS) |
HQ630GS/GS1
(HQ50GZ-AS) |
HQ800GS/GS1
(HQ63GZ-AS) |
|
包裝箱數量 |
1 |
1 |
3 |
3 |
|
主機包裝箱尺寸cm |
192X202X217 |
200X212X224 |
217X172x223 |
202X237X244 |
|
電柜包裝箱尺寸cm |
含于主機 |
含于主機 |
76X117X195 |
76X117X189 |
|
水箱cm |
含于主機 |
含于主機 |
81X75X89 |
77X90X92 |
|
主機毛重（Kg） |
2570 |
3170 |
3400 |
4300 |
|
主機凈重（Kg） |
2000 |
2500 |
3000 |
3800 |
|
電柜毛重（Kg） |
含于主機 |
含于主機 |
390 |
390 |
|
電柜凈重（Kg） |
含于主機 |
含于主機 |
240 |
240 |
2.拆包裝
2.1先拆去四周側板底部的釘子，然后通過四周側板上的起吊孔將四周側板與頂蓋一同吊起；或者拆去四周側面一塊包裝箱，向一側推倒，注意要有足夠的空地。然后除去床衣，檢查機床有無由于運輸不當造成的損壞，油漆是否有損壞、劃傷和脫落。如有，請通知蘇州漢奇數控設備有限公司。
2.2按下面吊運圖進行吊運，將兩根尺寸Φ60mm、壁厚10mm、長2000mm的鋼管插入床身起吊孔中，吊運繩索與機床外表面接觸處應墊以橡皮、木塊等物，以免損傷油漆表面。將隨機所帶的機床墊鐵放在地基上的規定位置，然后將機床輕輕放下。也可用叉車從機床正面或側面把叉子完全伸進機床底部，保證重心平穩后移動。

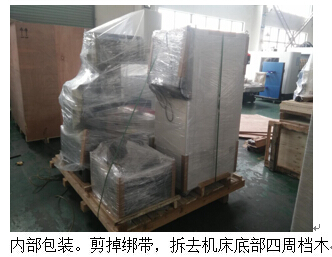

2.3拆去電柜固定帶，四周檔木，用叉車從正面或背面，將叉齒完全插入電柜底部，叉齒的間距應足夠?qū)?，能保證電柜起落穩定，移動時請扶穩電柜，移動至指定地點放下電柜?；虬聪聢D起吊電柜。
3.機床就位

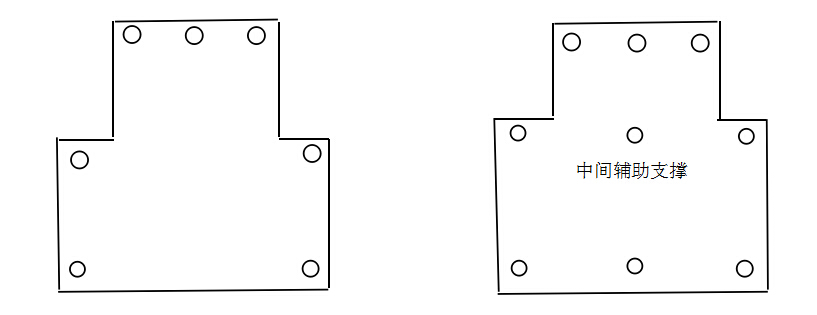

主機鏟運到安裝點后按照后面平面布置圖擺好位置，從附件箱中拿出機床墊鐵，對準床身底部的的支撐點處的窩，然后慢慢放下機床。地床墊鐵分布如下圖：
4.安裝環境
4.1安裝位置要求
機床應放在無粉塵、無震動影響、無風和熱源的房間內。室內溫度0至35度。
4.2主電網要求
供電電源： 380V±10%，50Hz ，3KVA，3相4線；接地電阻< 1Ω；總電源開關應單獨使用，不要與其他設備共用，如果電壓波動較大，則應該安裝穩壓器。
5.安裝前準備
5.1準備一個精度為0.02/1000的水平儀。
5.2準備80升純凈水或蒸餾水。（飲用桶裝純凈水20升每桶，不能是礦泉水）。
5.3電源線（4芯），每芯4平方，電源線的長度取決于機床擺放位置和電源的距離，同時準備4芯插頭一個。
上述準備工作完畢，就可以進行漢奇伺服中走絲GS/GS1機床的機械連接、電氣連接及通電調試工作了。一般情況下，通電調試工作應由專職技術人員完成。
