漢奇數控全數控液槽升降鏡面電火花成形機HQU40
時間 : 2021-07-02 10:57點擊數 :

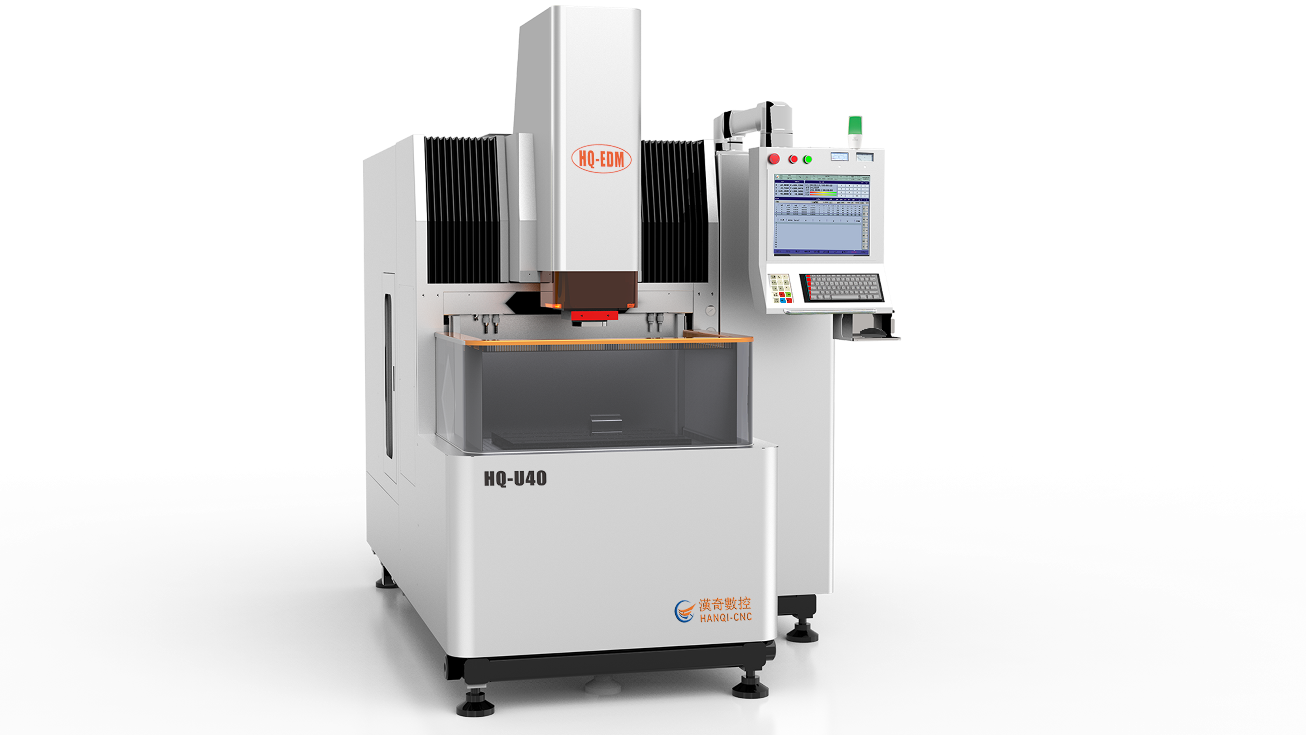

HQ-U40是蘇州漢奇新研發的一款三軸數控升降式液槽鏡面電火花成形機。采用一體式設計，結構緊湊，占地面積小，具有較高的加工性能，可與國外同等機床相媲美，適用于家電、接插件、智能型手機 、塑膠模、自動化、骨位和澆口、硬質合金模板等模具行業，是滿足高精加工需求的明智選擇。
（一）主要技術特點
1.高標準全鑄件結構,大理石工作臺，精度高，穩定好；
2.自動滅火，自動抽油煙；
3.液槽數控升降，能夠根據工件厚度自動設定液槽高度；
5.雙泵工作液系統，過濾效果好，上油速度快；
6.ETHERCAT總線式控制，響應速度快，數據傳輸準確；
7.配置3R/EROWA精密夾具；
8.五種定位測量模式，實現高精度加工定位；
9.簡潔的人機對話模式，只需輸入加工要求和條件，即可生成加工程式；

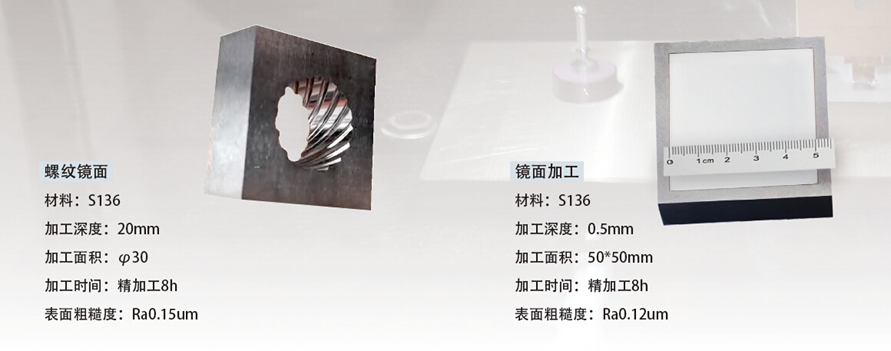

10.可實現面、槽、縫的高光加工
（二）主要技術參數
| 序號 | 名 稱 | 單 位 | 參 數 |
| 1 | X/Y/Z行程 | mm | 400×300×300 |
| 2 | 工作臺尺寸 | mm | 600×400 |
| 3 | 液槽尺寸 | mm | 840×600×300 |
| 4 | 定位精度 | mm | ≤0.005 |
| 5 | 最佳表面粗糙度 | μm | 0.07 |
| 6 | 最小電極損耗 | % | 0.1 |
| 7 | 最小角損尺寸 | μm | 20 |
