漢奇AUTOCUT軟件操作用法（1）

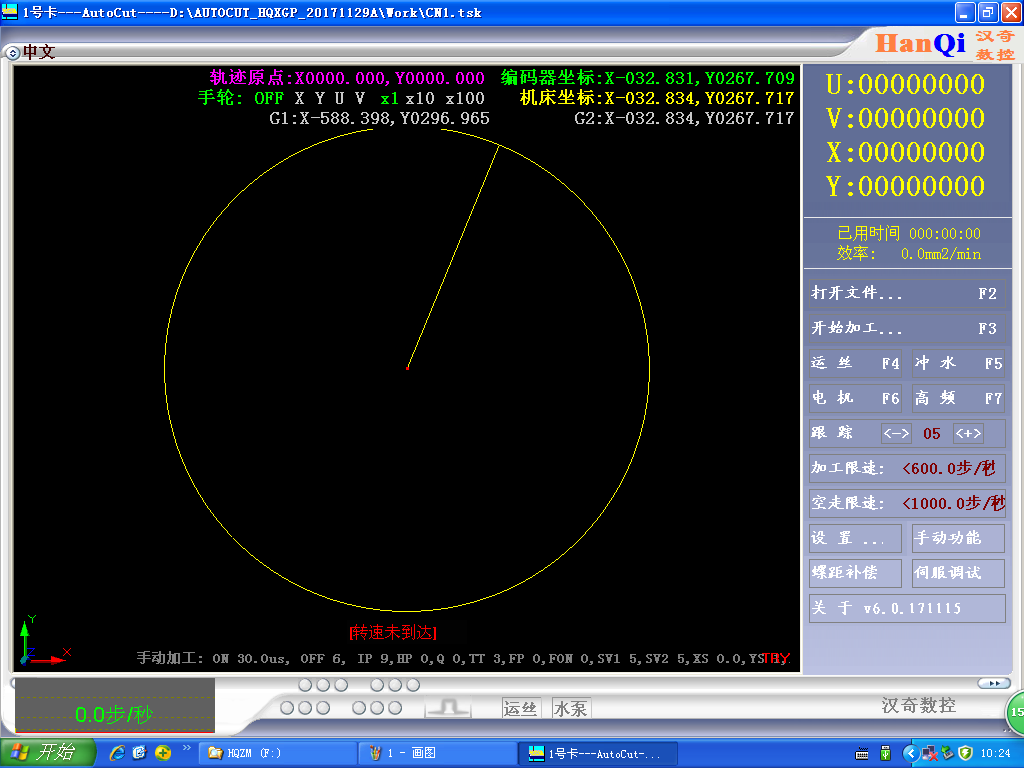

時間 : 2018-08-15 11:17點擊數 :
1：左上角為語言切換鍵有中文、英文、俄文等
2：上中部顯示機床坐標區域可看到軌跡原點、編碼器坐標、機床坐標、G54~G59、UV軸坐標、G54~G59為加工坐標’(GS系列只有G1與G2兩個坐標系）
3：右上角顯示程序坐標
4：右邊中間顯示加工時間及剩余時間，剩余時間可以與加工效率切換
5：打開文件‘F2’：鼠標右鍵點擊‘打開文件’顯示‘打開文件’‘打開模板’‘編劇3B文件’‘旋轉/鏡像’‘增加引入線’
（1）‘打開文件’為打開已保存的加工文件格式有tsk、3b等
（2）‘打開模板’：模板分為直線、圓、矩形、蛇形線、等常用功能以及加工點、001等不常用功能
?。?）編輯3B文件：此功能為手動輸入3B格式文件（要輸入本軟件支持的格式）
（4）旋轉|鏡像：有鏡像及旋轉功能，在程序發送后可根據實際裝夾情況使工件與程序方向?qū)?yīng)。有錐度時不能旋轉及鏡像
?。?）增加引入線：引入線就是在原有程序基礎上增加一段延長線，從這條增加線開始加工

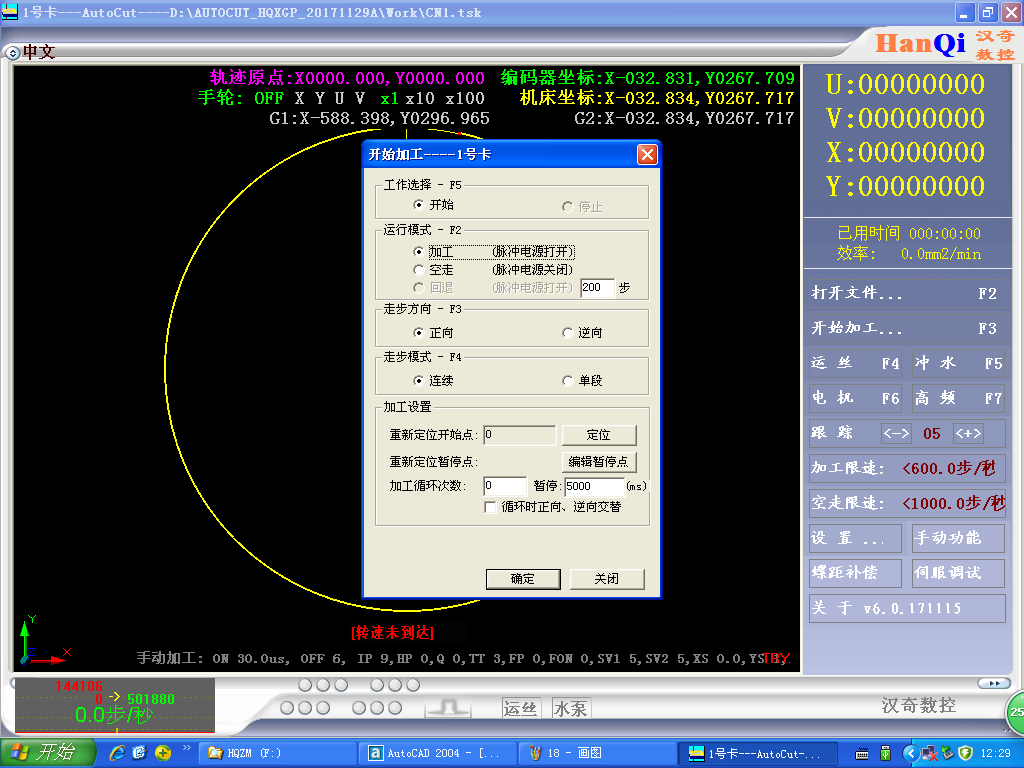

6：開始加工F3：鼠標點擊開始加工彈出下圖
（1）工作選擇：開始、停止
?。?）運行模式：加工、空走、回退
?。?）走步方向：正向、逆向
（4）走步模式：連續、單段
?。?）加工設置：重新定位開始點、編輯暫停點、加工循環次數
7：運絲、沖水、電機、高頻可以軟件控制也可以在手控盒控制
8：跟蹤：此處顯示為SV2跟蹤在加工參數里面設定，無需更改
9：發送加工任務：點擊快捷方式后彈出選擇加工卡界面，選擇“1號卡”，依次點擊或框選要加工的程序，加工順序與選擇的順序?qū)?yīng)。
10：不封閉圖形程序的生成：在加工過程中不只有正常的封閉圖形，還有大量只需要加工一部份的不封閉圖形。本軟件針對這類加工需求做了大量?jī)?yōu)化，現在做不封閉圖形只需要注意一下幾點包您使用起來得心應手；
?。?）所有不封閉圖形都選擇“加工外形”
（2）加工參數請參照數據庫
?。?）確定好起始點和切入點，選擇好切入點后選擇加工方向，當程序檢索到圖形盡頭時點擊“Enter”/“空格”/“鼠標右鍵”進行確認
?。?）分清楚結束點的位置，當加工次數為奇數時結束點在切入點對邊，當加工次數為偶數時結束點和切入點為同一點
?。?）用鼠標指定鉬絲偏移方向；程序生成
11：做程序時的注意事項：不管在做封閉或者是不封閉圖形時都要先選擇加工參數，所有直身程序都用“多次加工任務”生成程序;
