一：直身圖形的程序生成
本機床軟件為圖形驅動軟件，直觀明了，無需記代碼計算步數，用AUTOCAD生成加工程序簡單方便，易學易用！做程序步驟為；做圖→選擇加工軌跡→選擇加工參數→指定穿絲點→指定切入點→選擇加工方向→選擇鉬絲偏移方向→生成加工程序→發送加工任務
1：做圖：首先在CAD里面做出零件圖形（CAD做圖方法請參考《AutoCad操作指南》等資料）

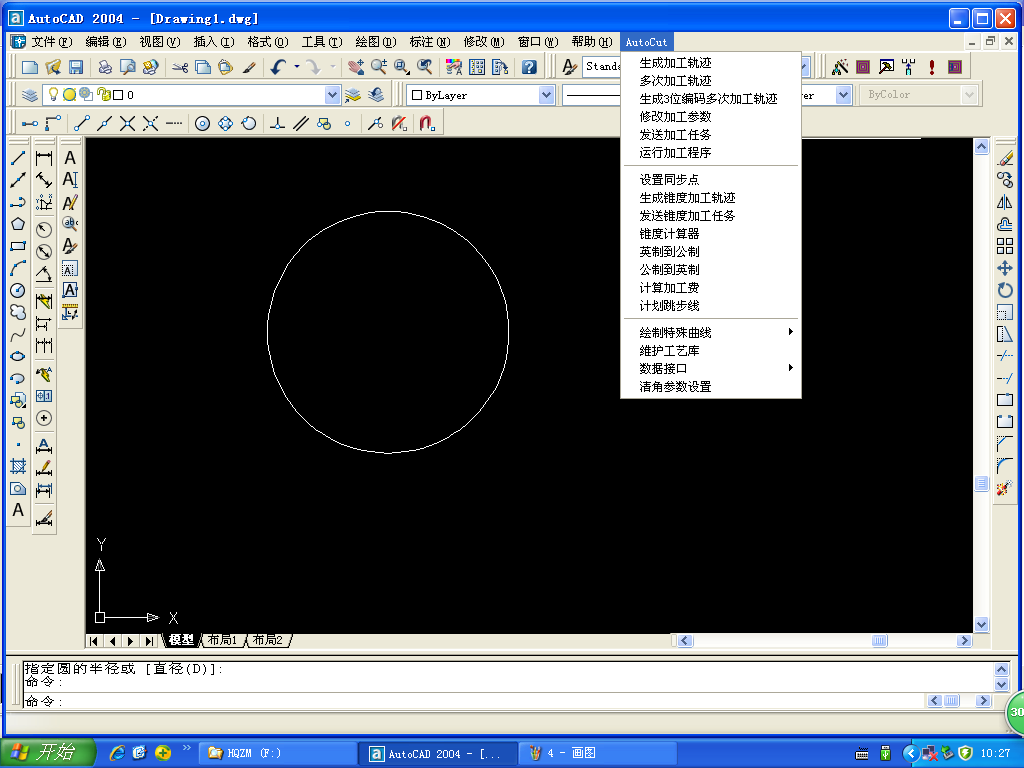

2：選擇加工軌跡：點擊Autocat選項如圖
生成程序功能有對應的快捷方式：生成加工軌跡，多次加工軌跡，生成3位編碼多次加工軌跡，修改加工參數，發送加工任務，運行加工程序;

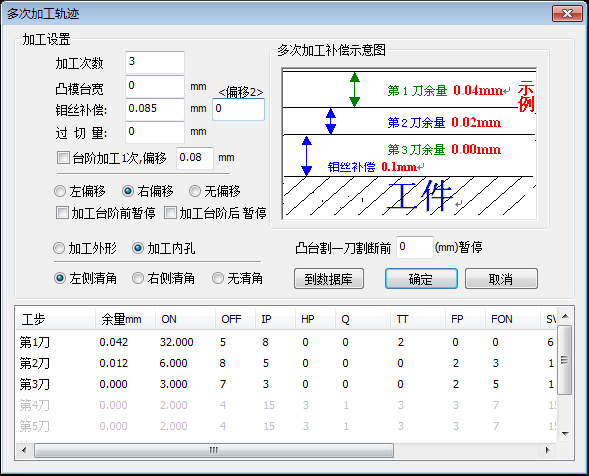

選擇“多次加工軌跡”彈出程序參數設置界面

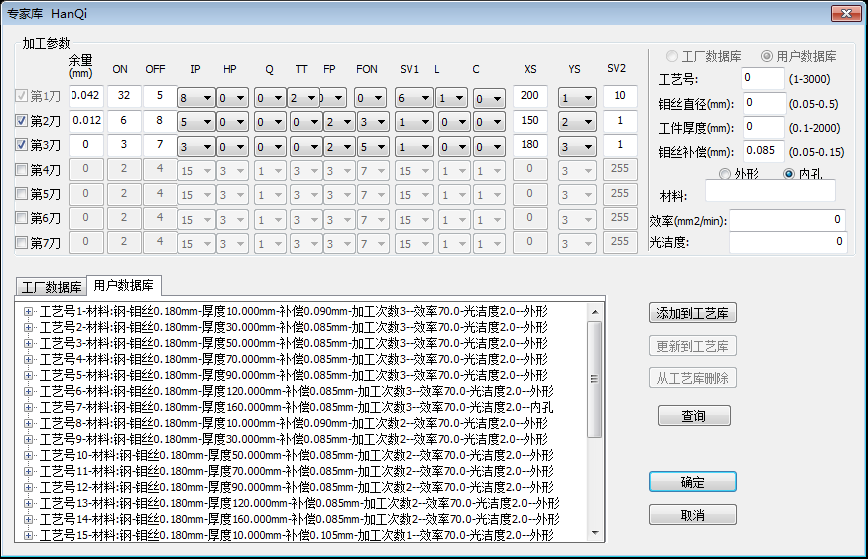

3:選擇加工參數：點擊“到數據庫”根據產品材料厚度、材質、工藝要求（需不需要修刀、修幾刀）選擇合適的加工參數，點擊“確定”加工參數選擇完成，返回加工設置界面。
在加工設置界面
“加工次數”顯示當前程序的加工次數；
“凸模臺寬”設置加工凸模時臺階的寬度，凹模沒有為0；
“鉬絲補償”設置程序補償量，實數的補償量1刀時為0.1，2刀或3刀時為0.085！數據庫內補償量為參考值，實際情況會有0.005mm－0.01mm的變量；
“偏移2”為在特殊情況下要求實際加工尺寸比圖形尺寸相差超過0.2mm時使用；“過切量”全部為0；
“臺階加工1次，偏移ɑmm”為設置加工凸模時臺階的尺寸，當ɑ＋鉬絲補償值>0.1時臺階比實數大，=0.1時臺階尺寸＝實數，<0.1時臺階尺寸<實數。加工內孔時不勾選；
“左偏移、右偏移、無偏移”指定相對與鉬絲前進方向鉬絲中心線在圖形的左側還是右側或者是不偏移；
“加工臺階前暫停”勾選后程序在加工凸模臺寬前會暫停下來，加工內孔時勾選則加工完第一刀時暫停；
“加工臺階后暫停”勾選后程序在加工凸模臺階后會暫停；
“加工外形”凸模及不封閉圖形一律選擇；
“加工內孔”凹模選擇；
“左清角、右清角、無清角”設置加工時需不需要清角、清角方向；
“凸臺割一刀割斷前xmm暫停”有凸模臺寬時在凸臺割斷前xmm暫停；
4：指定穿絲點：指定程序的開始點；
5：指定切入點：指定從圖形某一點開始加工；
6：選擇加工方向：移動鼠標選擇程序的加工方向；
7：選擇鉬絲偏移方向：用鼠標指示程序的偏移方向，此功能同“左偏移、右偏移、無偏移”功能相同；
8：生成程序:如圖綠/白色線為原圖線，紅色線為軌跡線。在程序上可以看出加工方向和鉬絲偏移方向。
9：發送加工任務：點擊快捷方式后彈出選擇加工卡界面，選擇“1號卡”，依次點擊或框選要加工的程序，加工順序與選擇的順序?qū)?yīng)。
10：不封閉圖形程序的生成：在加工過程中不只有正常的封閉圖形，還有大量只需要加工一部份的不封閉圖形。本軟件針對這類加工需求做了大量優化，現在做不封閉圖形只需要注意一下幾點包您使用起來得心應手；
?。?）所有不封閉圖形都選擇“加工外形”
（2）加工參數請參照數據庫
?。?）確定好起始點和切入點，選擇好切入點后選擇加工方向，當程序檢索到圖形盡頭時點擊“Enter”/“空格”/“鼠標右鍵”進行確認
（4）分清楚結束點的位置，當加工次數為奇數時結束點在切入點對邊，當加工次數為偶數時結束點和切入點為同一點
?。?）用鼠標指定鉬絲偏移方向；程序生成
11：做程序時的注意事項：不管在做封閉或者是不封閉圖形時都要先選擇加工參數，所有直身程序都用“多次加工任務”生成程序;
