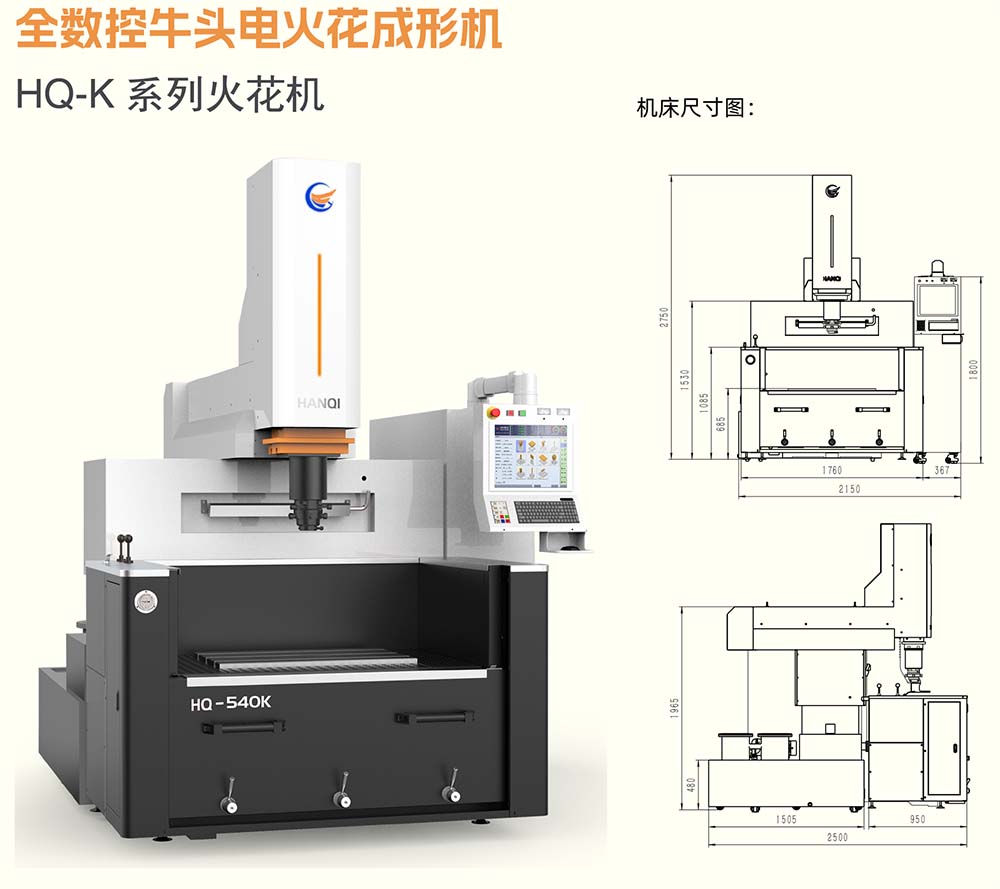

數控電火花機床
機床簡介技術參數機床特點
| HQ-540K | HQ-650K | HQ-U850K | HQ-U1060K | HQ-U1260K | ||
| 機床 | ||||||
| 機床結構 | 全鑄件/固定工作臺 | |||||
| 外形尺寸 | mm | 2150*2500*2750 | 2000*3100*2700 | 22065*3400*2900 | 2600*3500*2935 | 2600*3500*3100 |
| 機床重量 | kg | 3800 | 4000 | 4800 | 5200 | 5300 |
| 工作區域 | ||||||
| X，Y，Z軸行程 | mm | 500*400*300 | 650*400*350 | 850*500*400 | 1000*500*400 | 1200*600*500 |
| 工作液槽尺寸 | mm | 1300*800*450 | 1600*900*580 | 1800*1020*560 | 2200*1150*600 | 2200*1150*600 |
| 工作臺面積 | mm | 850*500 | 900*500 | 1100*600 | 1380*800 | 1380*800 |
| 電極板至臺面距離 | mm | 700 | 750 | 900 | 950 | 950 |
| 潤滑系統 | 手壓式集中潤滑 | |||||
| 工件和電極 | ||||||
| 最大電極重量 | kg | 50 | 70 | 100 | 100 | 100 |
| 電極安裝方式 | 手動夾頭 | |||||
| 最大工件重量 | kg | 1800 | 2000 | 3000 | 4000 | 4000 |
| 工作液系統 | ||||||
| 過濾器數量 | 個 | 2 | 2 | 2 | 2 | 2 |
| 加工指標 | ||||||
| 最大加工平均電流 | A | 50 | 50 | 50 | 50 | 50 |
| 最大加工效率 | mm3/min | 500 | 500 | 500 | 500 | 500 |
| 最佳表面粗糙度 | um | 0.08 | 0.1 | 0.1 | 0.12 | 0.12 |
| 各軸最大抬刀速度 | m/min | ≥5 | ≥5 | ≥5 | ≥5 | ≥5 |
| 最小電極損耗 | % | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
| 最小電流控制 | A | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
| 電源的標準 | ||||||
| 標準電壓 | 3*380V±10%(50Hz) | |||||
| 最大輸入功率 | KW | 9 | 9 | 11 | 11 | 11 |
| 控制系統 | ||||||
| 操作系統 | Linux | |||||
| 輸入方式 | 觸摸屏、鍵盤、手控盒、USB、網口 | |||||
| 顯示方式 | LCD顯示屏 | |||||
| 驅動方式 | 絕對式交流伺服驅動 | |||||
| 各軸最小控制單位 | 0.1um | |||||
| 坐標數 | 0.1um | |||||
| 插補方式 | 直線、圓弧、橢圓、根據軟件任意曲線 | |||||
| 加工放電條件 | 無限量 | |||||
| 最大控制軸數量 | 8軸5聯動 | |||||
| 輸入范圍 | -9999.9999~+9999.9999 | |||||
| 機床特點 | ||
| 基礎性單牛頭電火花機床，結構簡單 | ||
| 液槽門采用氣動升降控制模式 | ||
| 各軸采用絕對值交流伺服 電機驅動控制，各軸無機械限位 | ||
| 斷電記憶可能，無需回機械零點，從斷電處加工 | ||
| 搭載高精度閉環控制數控系統電源，加工指標表現優秀 | ||
| 各軸驅動、放電采用等均采用高速總線閉環通訊方式，傳輸速度遠遠高于普通 數控電源 | ||
| 支持多個控制回路(鎢鋼、硬質合金，紫銅、石墨回路，精加工回路、自動穩壓回路)等等 | ||
| 支持遠程操作、診斷、維修服務、遠程升級、手機云端等先進的控制 | ||
| 適用范圍 | ||
| 適用于紫銅-鋼、石墨-鋼、銅-鋁、石墨-鋁、石墨-鈦合金、銅-鈦合金等加工 | ||
| 適用于精度要求不高的模具加工，或長期沖油模具的加工 | ||
| 適用塑料模、壓鑄模、深腔、深槽等各種模具加工 | ||
| 標準配置 | 選用配置 | |
| 國產品牌磁吸盤 | 在線檢測 | 伺服刀庫 |
| 可調手動夾頭 | 閉環絕對值光柵尺 | 進口氣動夾頭 |
| 全自動滅火器 | C軸 | |
| 油冷機 | 浸油式 A軸、A/B 軸等 | |
| 煙霧收集裝置 | ||
