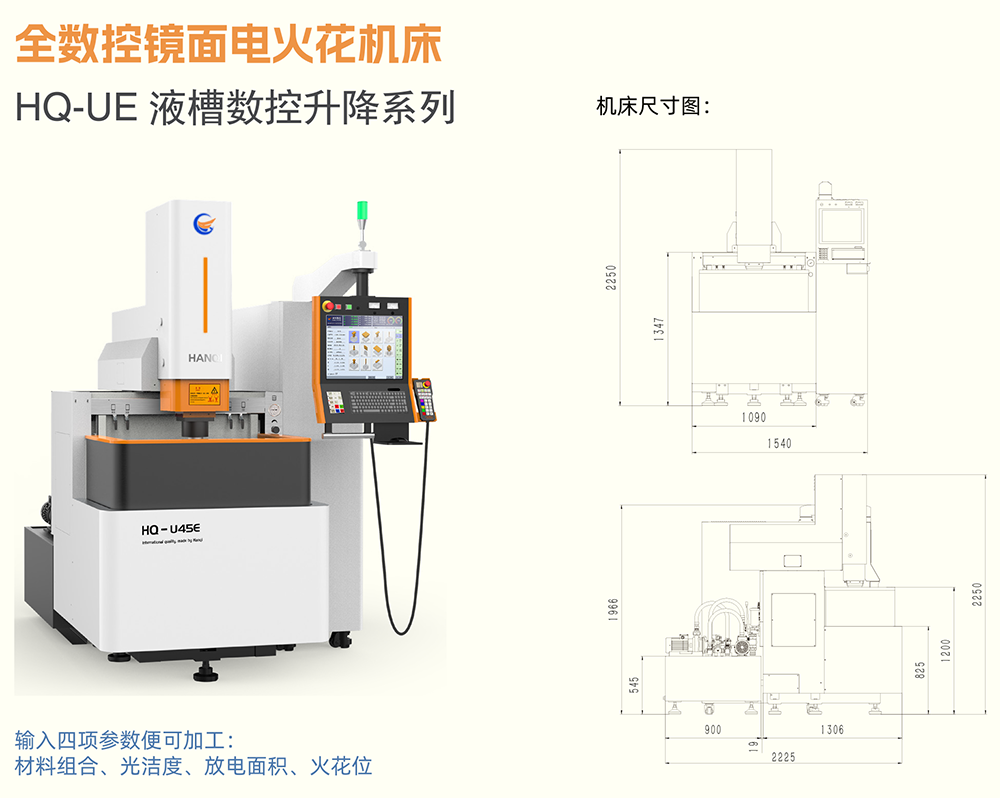

數控電火花機床
機床簡介技術參數機床特點
| HQ-U45E | HQ-U60E | ||
| 機床 | |||
| 機床結構 | 全鑄件C型結構/固定工作臺/升降式工作液槽 | ||

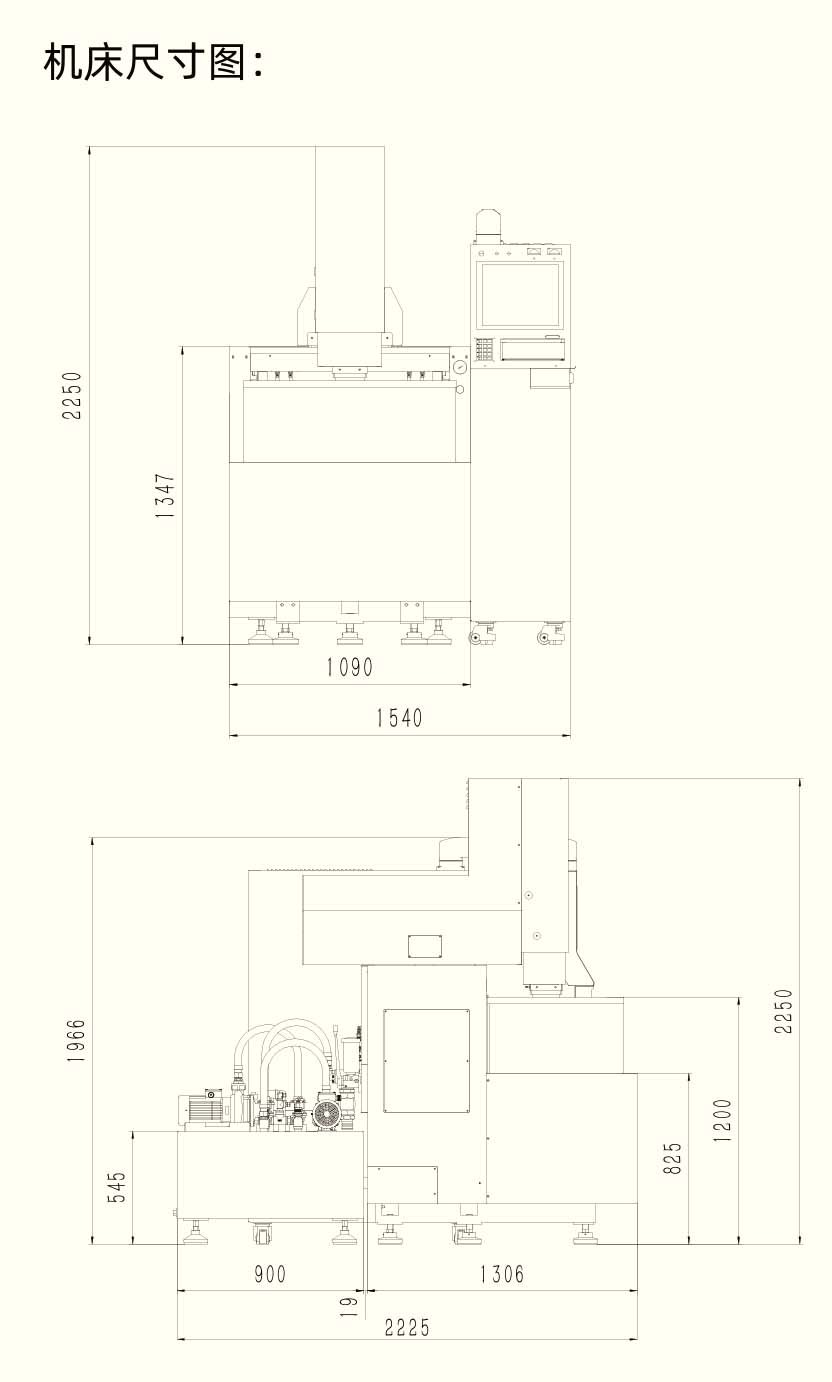

| 外形尺寸 | mm | 1540*2230*2250 | 2030*2480*2800 |
| 機床重量 | kg | 3200 | 5000 |
| 工作區域 | |||
| X，Y，Z軸行程 | mm | 450*300*300 | 600*400*400 |
| 工作液槽尺寸 | mm | 840*600*350 | 1100*750*450 |
| 工作臺面積 | mm | 600*400 | 800*500 |
| 地面到工作臺距離 | mm | 830 | 920 |
| 電極板至臺面距離 | mm | 265-565 | 300-700 |
| 潤滑系統 | 手壓式集中潤滑 | ||
| 工件和電極 | |||
| 最大電極重量 | kg | 50 | 100 |
| 電極安裝方式 | 氣動自動 | ||
| 最大工件尺寸 | mm | 840*600*350 | 1100*750*450 |
| 最大工件重量 | kg | 800 | 2000 |
| 最大液面高度 | mm | 300 | 400 |
| 工作液系統 | |||
| 容量 | L | 400 | 800 |
| 過濾器數量 | 個 | 2 | 2 |
| 加工指標 | |||
| 最大加工平均電流 | A | 50 | 50 |
| 最大加工效率 | mm3/min | 500 | 500 |
| 最佳表面粗糙度 | um | 0.05 | 0.06 |
| 各軸最大抬刀速度 | m/min | ≥5 | ≥5 |
| 最小電極損耗 | % | 0.1 | 0.1 |
| 最小角損尺寸 | um | 10um | 15um |
| 最小電流控制 | A | 0.1 | 0.1 |
| 電源的標準 | |||
| 標準電壓 | 3*380V±10%(50Hz) | ||
| 最大輸入功率 | KW | 11 | 11 |
| 控制系統 | |||
| 操作系統 | Linux | ||
| 輸入方式 | 觸摸屏、鍵盤、手控盒、USB、網口 | ||
| 顯示方式 | LCD顯示屏 | ||
| 驅動方式 | 絕對式交流伺服驅動 | ||
| 各軸最小控制單位 | 0.1um | ||
| 坐標數 | 0.1um | ||
| 插補方式 | 直線、圓弧、橢圓、根據軟件任意曲線 | ||
| 加工放電條件 | 無限量 | ||
| 最大控制軸數量 | 8軸5聯動 | ||
| 輸入范圍 | -9999.9999~+9999.9999 | ||
| 機床特點 | ||
| 優質鑄件及先進的液槽升降控制技術，以確保穩定、可靠 | ||
| 液槽升降可根據工件高度任意設定液槽高度，特別方便于實現自 動化 | ||
| 立柱重載式結構設計，平動、側向放電剛性更好、更穩 | ||
| 實現模具浸油式加工，保障了模具加工精度、表面粗糙度及均一性 | ||
| 雙泵(或多泵)過濾結構，加工液時刻保持清潔 | ||
| 搭載總線控制的數控系統及高速采集放電系統，表現出更加優秀的加工指標 | ||
| 突然斷電無需回機械零點，可從斷電處繼續加工，無需 UPS 電源 | ||
| 機床軟限位控制，無需機械限位，穩定、可靠 | ||
| 電源自帶穩壓回路 | ||
| 支持遠程升級、在線操作、診斷、維修服務及手機云端等先進的控制 | ||
| 輕松實現自動化，同時電源可記錄加工現場的所有信息，便于管理 | ||
| 適用范圍 | ||
| 適用于紫銅-鋼、石墨-鋼、銅-鋁、石墨-鋁、石墨-鈦合金、銅-鈦合金等加工 | ||
| 適用塑料模、壓鑄模、對開模、接插件、深腔、深槽等各種模具加工 | ||
| 標準配置 | 選用配置 | |
| 國產 EROWA 氣動夾頭 | 在線檢測 | 伺服刀庫，進口氣動夾頭 |
| 國產品牌磁吸盤 | 閉環絕對值光柵尺 | 最大加工電流 80A 或更高 |
| 氣動可調手動夾頭 | 全自動滅火器 | C軸(可實現原點補償功能) |
| 油冷機 | 浸油式 A軸、A/B 軸等 | |
| 煙霧收集裝置 | ||
